نحن نوفر خطوط إنتاج بطاريات أيون الصوديوم الأسطوانية كحزمة متكاملة حتى لا تضطر إلى تجميع المعدات من بائعين مختلفين. يغطي الخط إعداد القطب الكهربائي، وتجميع الخلايا، واختبار التكوين والسعة، وتكامل الوحدة النمطية أو PACK. تحتوي بطاريات الصوديوم على متطلبين محددين لا تتعامل معهم خطوط الليثيوم بشكل جيد. تختلف كيمياء الإلكتروليت لذا تحتاج إعدادات التوافق إلى التعديل. تتطلب مجمعات التيار المصنوعة من رقائق الألومنيوم أيضًا معاملات شد ولحام مختلفة عن النحاس. يتضمن خطنا تلك التعديلات. لقد قمنا بتركيب هذه الخطوط للإنتاج التجريبي وتصنيع الخلايا الأسطوانية بالإضافة إلى تجميع الوحدات النمطية أو PACK. يستخدمها العملاء عادةً لتخزين الطاقة والمركبات الكهربائية منخفضة السرعة والمعدات الصناعية. يعمل الخط عند إعداده بشكل صحيح. إنه ليس حلاً عامًا يناسب كل الكيمياء دون تعديل.
أنواع البطاريات القابلة للتطبيق
بطاريات أيون الصوديوم- الأسطوانية
بطاريات أيون الصوديوم المنشورية-.
ضع بطاريات أيون الصوديوم- في الحقيبة
تكييف التنسيق المخصص: يمكن تهيئة المعدات لتتوافق مع تنسيقات بطاريات أيون الصوديوم- الناشئة
حول تسليم المفتاح
مكونات المعدات الأساسية
- إعداد القطب
خلاط الفراغ الكوكبي، آلة الطلاء، آلة الضغط المستمر (التقويم)، وآلة القطع الأوتوماتيكية.
- تجميع الخلية
آلة اللف الأوتوماتيكية، آلة اللحام بالليزر، صندوق القفازات، آلة تعبئة السوائل (بالكهرباء).
- التشكيل والتصنيف
آلة التشكيل، معدات اختبار OCV/IR، آلات التصنيف والفرز.
- الأنظمة المساعدة
نظام استرداد NMP، ونظام إزالة الرطوبة من النبات، وإمدادات المياه النقية.

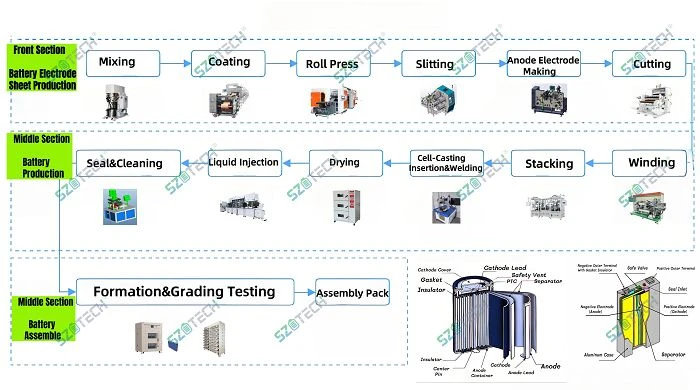

بطارية أيون الصوديوم ذات خلية الحقيبةمخطط تدفق عملية البطارية
استكمال تدفق عملية الإنتاج
- تحضير المواد الخام
الخلط الدقيق والتجانس لمواد الكاثود والأنود باستخدام خلاطات التفريغ الكوكبية مع أنظمة دوران متكاملة.
- تصنيع القطب الكهربائي
الطلاء، والتجفيف، والصقل، والقطع لإنتاج صفائح إلكترود موحدة ذات سمك وكثافة يمكن التحكم فيهما.
- تجميع الخلية
لف أو تكديس الأقطاب الكهربائية بفواصل، يليها إدخال العلبة، والحز، واللحام.
- التغليف وضمان الجودة
تعبئة الإلكتروليت في ظل ظروف غرفة جافة خاضعة للرقابة، ووقوف الفراغ، والختم، والفحص الأولي.
- التكوين والشيخوخة
دورات شحن/تفريغ أولية لتنشيط الخلايا، يتبعها تخزين درجة حرارة عالية- وطبيعية- لتحقيق الاستقرار.
- التحقق النهائي
اختبار OCV، وقياس المقاومة الداخلية، وتصنيف السعة، والفرز لضمان أن الخلايا المؤهلة فقط هي التي تنتقل إلى التعبئة والتغليف.
الخط التجريبي لإنتاج البطاريات
المعدات ذات الصلة
قائمة المعدات
|
لا. |
ورشة عمل |
اسم المعدات |
|
1 |
الكاثود |
فرن |
|
2 |
خلاط فراغ الكواكب |
|
|
3 |
دوران برميل مع نظام الرفع |
|
|
4 |
مقياس اللزوجة |
|
|
5 |
ماكينة طلاء |
|
|
6 |
مقياس سمك |
|
|
7 |
مواصلة الضغط على الآلة |
|
|
8 |
آلة الحز التلقائي |
|
|
9 |
فرن الخبز |
|
|
10 |
الأنود |
آلة الماء منزوع الأيونات |
|
11 |
خلاط فراغ الكواكب |
|
|
12 |
دوران برميل مع نظام الرفع |
|
|
13 |
مقياس اللزوجة |
|
|
14 |
ماكينة طلاء |
|
|
15 |
مقياس سمك |
|
|
16 |
مواصلة الضغط على الآلة |
|
|
17 |
آلة الحز التلقائي |
|
|
18 |
فرن الخبز |
|
|
19 |
تجمع |
آلة لف السيارات |
|
20 |
آلة اختبار قصيرة |
|
|
21 |
ماكينة لحام القشرة السفلية |
|
|
22 |
آلة الحز السيارات |
|
|
23 |
فرن الخبز |
|
|
24 |
ملء و |
صندوق القفازات |
|
25 |
لحام بالليزر |
|
|
26 |
آلة الختم الخطية |
|
|
27 |
ماكينة تنظيف البطاريات |
|
|
28 |
ماكينة الانكماش PVC |
|
|
29 |
ماكينة صناعة الكرتون |
|
|
30 |
الدرجات |
ماكينة التشكيل |
|
31 |
حاسوب |
|
|
32 |
تخزين درجة حرارة عالية |
|
|
33 |
تخزين درجة الحرارة العادية |
|
|
34 |
طابعة نفث الحبر الخلوية |
|
|
35 |
OCV1 |
|
|
36 |
OCV2 |
|
|
37 |
OCV3 (آلة الفرز) |
|
|
38 |
آلة الدرجات |
|
|
39 |
آلة الفرز |
|
|
40 |
آخر |
نظام استرداد NMP |
|
41 |
نظام تجفيف النبات |
|
|
42 |
المياه النقية |
|
|
43 |
أخرى ضرورية |
مضخة فاكيوم + هواء مضغوط |
حالات التطبيق
- أنظمة طاقة المركبات الكهربائية
يقوم خط الإنتاج بتصنيع الخلايا المناسبة للسيارات الكهربائية وخاصة المركبات التجارية الخفيفة وسيارات الركاب.
- -المركبات الكهربائية ذات السرعة المنخفضة
تعمل الخلايا من خط الإنتاج هذا على تشغيل المركبات الكهربائية ذات العجلتين-والثلاثية-والمركبات ذات السرعة المنخفضة- حيث توفر بطاريات أيون الصوديوم مزايا كبيرة من حيث التكلفة مقارنة ببدائل الليثيوم.
- الطاقة الاحتياطية الصناعية
تعتبر البطاريات -مناسبة تمامًا لأنظمة إمداد الطاقة غير المنقطعة (UPS) في مراكز البيانات، ومنشآت الاتصالات، والتطبيقات الصناعية التي تتطلب طاقة احتياطية موثوقة.
- تخزين الطاقة المتجددة
يدعم خط الإنتاج هذا تصنيع البطاريات لأنظمة تخزين الطاقة الشمسية وطاقة الرياح، خاصة في التطبيقات البعيدة أو- خارج الشبكة.
- التطبيقات البحرية والفضائية
إن خصائص السلامة العالية والتحمل الواسع لدرجة الحرارة تجعل بطاريات أيون الصوديوم مناسبة للتطبيقات المتخصصة في السفن البحرية وأنظمة الفضاء الجوي.
شركة شريكة
التعليمات
س: ما هي الاختلافات الرئيسية بين عمليات تصنيع بطاريات أيونات الصوديوم -والليثيوم؟
ج: تتضمن الاختلافات الرئيسية مجمعات التيار المصنوعة من رقائق الألومنيوم للكاثودات (بدلاً من النحاس)، وتركيبات الإلكتروليتات المختلفة التي تتطلب التحكم في حساسية الرطوبة، ومعلمات العملية المكيفة لمواد معينة -من الصوديوم.
س: ما الذي يؤثر على اتساق البطارية أكثر؟
ج: تشمل العوامل الرئيسية تجانس الطلاء والتحكم البيئي ودقة التجميع.
س: كيف يتعامل خط الإنتاج مع مواد بطاريات الصوديوم الحساسة للرطوبة-؟
ج: يتضمن النظام أنظمة إزالة الرطوبة من المصنع، وبيئات صندوق القفازات لملء المنحل بالكهرباء، ومناطق معالجة الجو الخاضعة للتحكم، وبروتوكولات صارمة للتحكم في الرطوبة طوال عملية الإنتاج.
س: هل يمكن تخصيص خط الإنتاج لكيميائيات بطارية أيون الصوديوم المحددة؟
ج: نعم، يمكننا تخصيص معلمات العملية، وتكوينات المعدات، وأنظمة التحكم لاستيعاب مواد كاثود محددة (أكاسيد ذات طبقات، ونظائرها الزرقاء البروسية، وما إلى ذلك) وتركيبات الإلكتروليت بناءً على متطلباتك.
